Le Processeur
au Bismuth

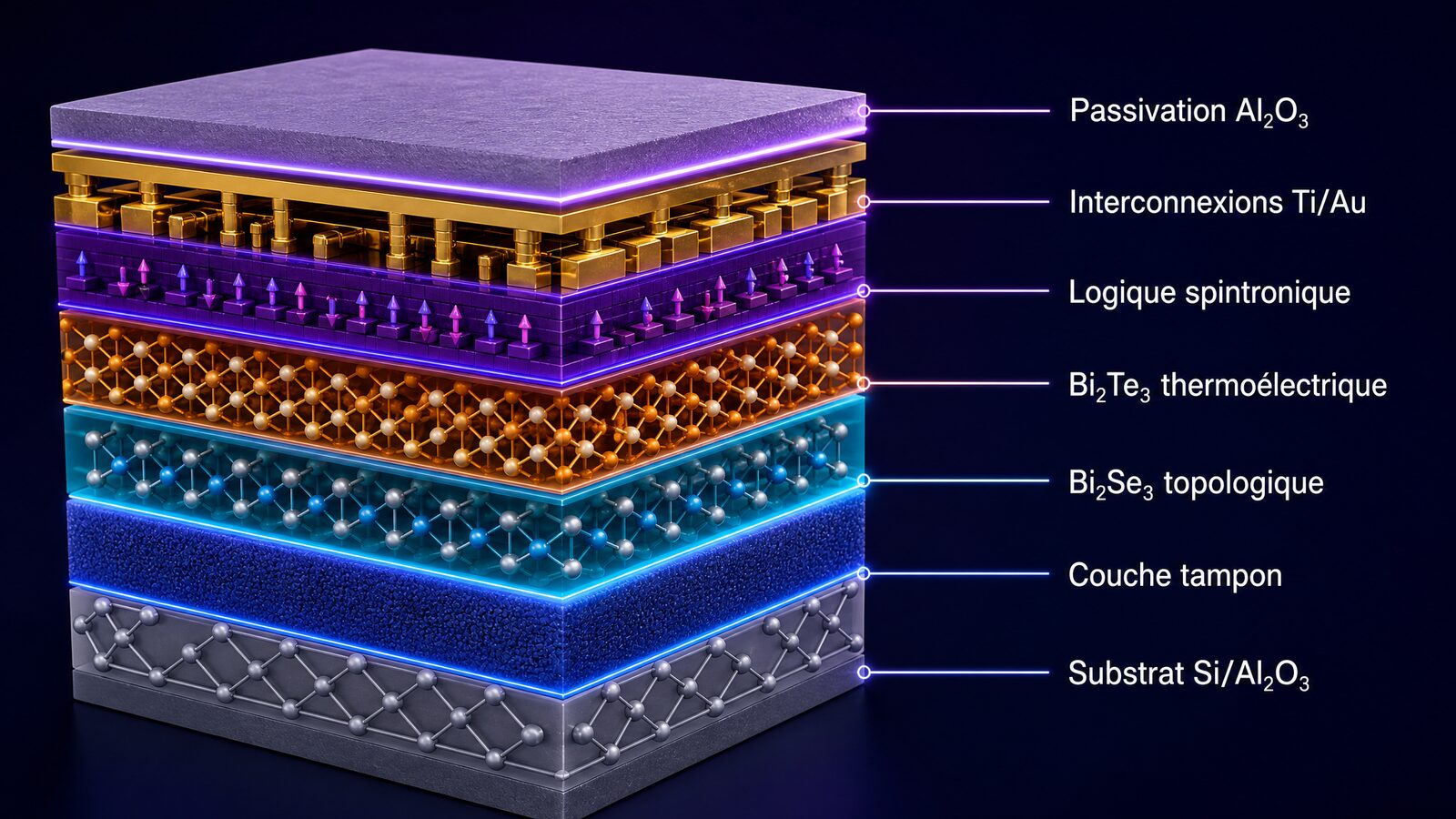

Exploration approfondie des architectures de processeurs exploitant les propriétés quantiques exceptionnelles du bismuth — spintronique, topologie et thermoélectricité.
La structure cristalline du bismuth est rhomboédrique, de groupe d'espace R̄3m, avec des paramètres de maille a = 4,546 Å et un angle α = 57,23°. Cette structure peut être décrite comme une légère distorsion de la structure cubique simple, créant un empilement en bicouches qui confère au bismuth ses propriétés électroniques singulières.
Structure cristalline du bismuth (R̄3m) — Cliquez pour plus de détails
Structure de bandes
Le bismuth est un semi-métal avec un chevauchement de bandes d'environ 38 meV entre les poches d'électrons au point L et le trou au point T de la zone de Brillouin. Ce faible chevauchement rend les propriétés de transport extrêmement sensibles au confinement quantique, aux contraintes et aux champs magnétiques.
Surface de Fermi
La surface de Fermi du bismuth comprend trois poches d'électrons ellipsoïdales très allongées au point L et une poche de trous au point T. L'anisotropie de masse effective est extrême : m* varie de ~0,001 m₀ (direction la plus légère) à ~1,2 m₀ (direction la plus lourde), soit un rapport d'anisotropie supérieur à 1000.
Groupe d'espace
R̄3m (n° 166)
Paramètre a
4,546 Å
Angle α
57,23°
Chevauchement
≈ 38 meV
SOC
≈ 1,5 eV
Porteurs à 300 K
≈ 3×10¹⁷ cm⁻³
Le couplage spin-orbite d'environ 1,5 eV dans le bismuth — le plus élevé parmi les éléments stables — résulte directement de son numéro atomique élevé (Z = 83). Cette interaction, proportionnelle à Z⁴, lève la dégénérescence de spin des bandes et est à l'origine des propriétés topologiques et spintroniques exploitées dans les architectures présentées ci-après.
Confinement quantique
Lorsque les dimensions du bismuth sont réduites en dessous de ~50 nm (nanofils, films ultra-minces), le confinement quantique induit une transition semi-métal → semi-conducteur. Le chevauchement de bandes de 38 meV s'annule puis s'inverse, ouvrant un gap modulable par la géométrie. Ce phénomène, prédit par Hicks & Dresselhaus (1993), a été confirmé expérimentalement dans les nanofils de Bi de diamètre < 50 nm.
Oscillations quantiques
Les oscillations de de Haas-van Alphen (dHvA) et Shubnikov-de Haas (SdH) sont exceptionnellement prononcées dans le bismuth, observables dès ~0,1 T grâce à la très faible masse effective et la longue longueur de libre parcours moyen (~1 mm à 4 K). Ces oscillations permettent de cartographier la surface de Fermi avec une précision inégalée.
L'architecture spintronique exploite le spin de l'électron, en plus de sa charge, comme degré de liberté pour le traitement de l'information. Le bismuth, grâce à son couplage spin-orbite géant, est un matériau idéal pour manipuler le spin sans champ magnétique externe, via les effets Rashba et Dresselhaus.
Transistor spintronique à base de bismuth — Cliquez pour plus de détails
Effet Rashba
L'effet Rashba apparaît dans les systèmes où l'inversion spatiale est brisée (surfaces, interfaces, hétérostructures). Il induit un champ magnétique effectif dépendant du moment, qui sépare les bandes de spin. Sur les surfaces de Bi(111), la séparation Rashba est parmi les plus grandes observées, avec αR ≈ 0,5-3 eV·Å.
Transistor Datta-Das
Proposé en 1990, le transistor à effet de spin (Datta-Das) contrôle le courant via la précession du spin sous l'effet Rashba. La grille module αR, changeant la phase de précession et donc le courant. Appliqué au bismuth, ce concept bénéficie du couplage spin-orbite naturellement intense du matériau.
Formalismes mathématiques
L'effet Dresselhaus, lié à l'asymétrie d'inversion du volume cristallin (BIA), complète l'effet Rashba. Dans le bismuth, la combinaison des deux effets permet un contrôle directionnel du spin extrêmement fin, ouvrant la voie aux portes logiques spintroniques à faible consommation.
Effet Hall de spin inverse (ISHE)
L'ISHE convertit un courant de spin pur en un courant de charge détectable. Dans le bismuth, l'angle de Hall de spin θSH atteint des valeurs exceptionnelles (jusqu'à ~0,02 dans les alliages Bi/Ag), rivalisant avec le platine. Cette conversion efficace est cruciale pour la lecture des états logiques spintroniques.
Longueur de diffusion de spin
La longueur de diffusion de spin λs dans le bismuth massif est relativement courte (~10-20 nm) en raison du SOC intense, mais dans les films minces et à basse température, elle peut atteindre ~50-100 nm. Ceci définit la taille minimale des dispositifs spintroniques et favorise la miniaturisation extrême des circuits.
Angle Hall de spin θ_SH
~0,01–0,02
Longueur diffusion spin λ_s
10–100 nm
Temps de relaxation spin
~0,1–1 ps (300 K)
Paramètre Rashba α_R
0,5–3 eV·Å
Puissance par opération
~aJ (vs ~fJ Si)
Vitesse commutation
~ps (THz potentiel)
Les isolants topologiques (IT) à base de bismuth — notamment Bi₂Se₃ et Bi₂Te₃ — possèdent un volume isolant mais des états de surface métalliques protégés par la symétrie de renversement du temps. Ces états de surface, décrits par un cône de Dirac unique, conduisent l'électricité sans dissipation par rétrodiffusion, offrant un paradigme radicalement nouveau pour le calcul.
Isolant topologique et cône de Dirac de surface — Cliquez pour plus de détails
Invariant topologique Z₂
La topologie de la structure de bandes est caractérisée par l'invariant Z₂ (ν₀). Un isolant avec ν₀ = 1 est topologiquement non-trivial et possède obligatoirement des états de surface conducteurs. Bi₂Se₃ et Bi₂Te₃ ont ν₀ = 1, avec un gap volumique de 0,3 eV et 0,15 eV respectivement.
Fermions de Majorana
À l'interface entre un IT et un supraconducteur conventionnel, des quasi-particules de Majorana — qui sont leur propre antiparticule — peuvent émerger. Ces modes zéro de Majorana obéissent à des statistiques non-abéliennes, permettant potentiellement un calcul quantique topologique intrinsèquement tolérant aux erreurs.
La vitesse de Fermi vF ≈ 5 × 10⁵ m/s dans Bi₂Se₃ confère aux porteurs de surface un comportement relativiste analogue au graphène, mais avec la protection topologique en plus. Les courants de surface dissipent très peu d'énergie, ce qui pourrait réduire la consommation des processeurs de plusieurs ordres de grandeur par rapport au silicium.
Effet Hall quantique anomal (QAHE)
En dopant magnétiquement les isolants topologiques (Crx(Bi,Sb)2-xTe3), l'effet Hall quantique anomal a été observé sans champ magnétique externe (Chang et al., Science 2013). Ce résultat démontre la possibilité de canaux de conduction unidirectionnels sans dissipation, une brique fondamentale pour l'interconnexion sans pertes.
Matériaux de 2ᵉ génération
Les composés quaternaires comme BiSbTeSe₂ (BSTS) réduisent drastiquement la conductivité de volume parasite, ne laissant que les états de surface dominer le transport. Les mobilités de surface atteignent 10 000–30 000 cm²/V·s à basse température, permettant d'observer clairement le régime de transport topologique.
Gap volumique Bi₂Se₃
≈ 0,3 eV
Gap volumique Bi₂Te₃
≈ 0,15 eV
Vitesse de Fermi v_F
5×10⁵ m/s
Cohérence de phase L_φ
~200 nm (4 K)
QAHE température
<1 K (actuel)
Dissipation surface
~0 (protegé par symétrie)
Bi₂Te₃ est le meilleur matériau thermoélectrique à température ambiante connu. L'idée d'un processeur thermoélectrique intégré consiste à exploiter les effets Seebeck et Peltier pour à la fois récupérer l'énergie thermique dissipée et refroidir activement les points chauds du circuit.
Processeur thermoélectrique à auto-refroidissement — Cliquez pour plus de détails
Stratégies d'amélioration de ZT
- • Nanostructuration : Super-réseaux Bi₂Te₃/Sb₂Te₃ réduisant κl par diffusion aux interfaces (ZT > 2,4 démontré)
- • Dopage optimisé : Contrôle du niveau de Fermi pour maximiser S²σ (facteur de puissance)
- • Ingénierie de bandes : Convergence de vallées pour augmenter la densité d'états effective
- • Filtrage d'énergie : Barrières de potentiel aux interfaces grain-grain pour augmenter S
L'intégration thermoélectrique transforme le problème majeur des processeurs modernes — la dissipation thermique — en ressource. Un ZT ≥ 1,5 à 300 K permettrait théoriquement un auto-refroidissement de 30-50°C, éliminant ou réduisant considérablement le besoin de ventilation active.
Records expérimentaux de ZT
| Matériau | ZT | Température | Méthode |
|---|---|---|---|
| Bi₂Te₃ massif | ~1,0 | 300 K | Alliage optimisé |
| Bi₂Te₃/Sb₂Te₃ super-réseau | 2,4 | 300 K | MBE (Venkatasubramanian, 2001) |
| Bi₀₅Sb₁₅Te₃ nano | 1,86 | 320 K | Nanostructuration (Poudel, 2008) |
| Bi₂Te₃ film mince | 1,2 | 300 K | Pulvérisation cathodique |
| SnSe (ref.) | 2,6 | 923 K | Monocristal (Zhao, 2014) |
💰 Marché existant des modules Peltier
Les modules Peltier à base de Bi₂Te₃ représentent déjà un marché de ~800 M$/an, utilisés dans le refroidissement d'électronique, la gestion thermique de lasers, les réfrigérateurs portables et les sièges automobiles. Ceci démontre la maturité industrielle du matériau thermoélectrique, même si son intégration dans un processeur reste à démontrer.
❄️ Rendement Carnot et COP
Le coefficient de performance (COP) d'un module Peltier Bi₂Te₃ atteint ~0,5–1,0 pour un ΔT de 30°C, soit ~15–30% du rendement de Carnot. L'intégration monolithique éliminerait les résistances thermiques d'interface, portant le COP effectif à ~1,5–2,0, rendant l'auto-refroidissement énergétiquement viable.
La conception d'un processeur au bismuth repose sur une méthodologie de co-conception multi-échelle, où la simulation atomistique, les règles de dessin topologie-compatibles et la modélisation des dispositifs guident chaque étape de la fabrication. Cette approche intégrée est indispensable pour préserver les propriétés quantiques uniques du matériau tout au long de la chaîne de production.
Principes directeurs de la conception
🧮 Simulation ab initio (DFT)
La théorie de la fonctionnelle de la densité (DFT) avec couplage spin-orbite est le point de départ de toute conception. Les calculs prédisent la structure de bandes, les invariants topologiques et les propriétés de transport avant la fabrication. Logiciels : VASP, Quantum ESPRESSO, Wien2k. Précision typique : ± 0,05 eV sur les gaps et les positions du cône de Dirac.
📐 Règles de dessin topologie-compatibles
Contrairement au silicium, les règles de conception doivent garantir la préservation des états topologiques de surface. Contraintes clés : épaisseur minimale > 6 quintuple layers (~6 nm) pour éviter l'hybridation top/bottom, bords lisses (rugosité < 1 nm RMS), zones d'exclusion de 50 nm autour des contacts magnétiques.
🔄 Co-conception matériaux–dispositif–circuit
L'approche de co-conception optimise simultanément la composition du matériau (stœchiométrie, dopage), l'architecture du dispositif (géométrie des canaux, grilles) et la logique du circuit (marges de bruit, fan-out). Les boucles d'optimisation utilisent le machine learning (réseaux bayésiens, RL) pour explorer l'espace des paramètres.
🔬 Transport quantique (NEGF)
La modélisation par fonctions de Green hors équilibre (NEGF) simule le transport balistique et dissipatif dans les dispositifs nanométriques. Pour les IT au bismuth, le NEGF inclut obligatoirement le SOC et les effets de confinement quantique. Outils : NanoTCAD ViDES, Kwant, NEMO5.
Pile logicielle de conception
| Outil / Code | Fonction | Échelle | Particularité pour Bi |
|---|---|---|---|
| VASP / QE | Structure de bandes, invariants Z₂ | Atomistique (DFT) | SOC relativiste complet |
| Wannier90 | Modèles tight-binding à partir du DFT | Mésoscopique | Hamiltoniens de surface topologique |
| Kwant / NEMO5 | Transport quantique NEGF | Dispositif (nm) | Bandes topologiques, spin-moment locking |
| COMSOL / Sentaurus | TCAD, thermique, contraintes | Dispositif–puce | Coeff. thermoélectriques, gestion thermique |
| KLayout / gdsfactory | Layout GDS II, DRC, LVS | Masque | Règles topologie-compatibles custom |
| ML / BO (GPyOpt, Ax) | Optimisation bayésienne des procédés | Multi-échelle | Espace de paramètres épitaxie MBE |
Le critère ci-dessus fixe l'épaisseur minimale en dessous de laquelle les états de surface supérieur et inférieur s'hybrident, ouvrant un gap parasite et détruisant la protection topologique. Ce paramètre est la contrainte fondamentale de toute conception de dispositif topologique au bismuth.
🔁 Flux de conception itératif
DFT + Z₂
Calcul de bandes, prédiction topologique
Tight-binding
Modèle effectif, états de surface
NEGF
Simulation de transport, I-V, spin
TCAD
Thermique, contacts, intégration
Layout + DRC
Masque GDS, vérification des règles
Chaque étape nourrit la suivante, avec des boucles de rétroaction. Le flux complet, d'un nouveau matériau candidat au masque de lithographie validé, prend typiquement 6–18 mois selon la complexité du dispositif.
🏭 Étapes de fabrication
Une fois la conception validée par simulation, la fabrication enchaîne sept procédés hautement spécialisés, combinant croissance cristalline, épitaxie et microélectronique :
Système MBE pour la croissance de couches minces de bismuth — Cliquez pour plus de détails
Le monocristal est obtenu par la méthode Bridgman (solidification directionnelle dans un gradient thermique contrôlé, vitesse ~1-5 mm/h) ou par la méthode Czochralski (tirage du cristal depuis un bain fondu). La pureté requise est de 99,999% (5N) minimum. Défis : le bismuth se clive facilement selon (111) et est sensible aux contraintes mécaniques. Température de fusion : 271,4°C.
Substrats adaptés : Si(111) avec couche tampon, Al₂O₃(0001) (saphir), SrTiO₃(111), ou graphène/SiC. Nettoyage : dégraissage (acétone/isopropanol), attaque HF diluée (pour Si), recuit sous ultra-vide à 500-800°C. Préparation de surface : bombardement ionique Ar⁺ (500 eV, 15 min) suivi d'un recuit flash pour restaurer la cristallinité.
La MBE permet une croissance couche par couche contrôlée. Paramètres : température du substrat 200-350°C, flux de Bi via cellule Knudsen (T_Bi ≈ 480-520°C), co-dépôt Se/Te, pression de base < 5×10⁻¹⁰ mbar, vitesse ~0,1-1 monocouche/s. Monitoring in situ par RHEED (diffraction d'électrons en incidence rasante) pour suivre les oscillations d'intensité et contrôler l'épaisseur à la monocouche près.
Pour le prototypage : lithographie par faisceau d'électrons (e-beam, résolution ~5 nm, résines PMMA ou HSQ). Pour la production : lithographie EUV (Extreme Ultraviolet, λ = 13,5 nm, résolution ~13 nm). La résolution est critique pour préserver les états topologiques de surface, qui sont sensibles à la rugosité des bords.
Gravure ionique réactive (RIE) avec chimie CHF₃/Ar pour les composés Bi₂Se₃. Gravure par faisceau d'ions (IBE) pour des profils de gravure nets et anisotropes. Gravure humide avec HNO₃ dilué (5-10%) pour les étapes non-critiques. Précaution essentielle : minimiser les dommages aux états de surface topologiques, car ils sont sensibles aux défauts de surface et à l'oxydation.
Contacts ohmiques : bicouches Ti/Au (5/50 nm) ou Cr/Au (10/100 nm) déposés par évaporation sous vide. Barrière de diffusion : TiN ou TaN (~10 nm) pour éviter l'interdiffusion. Résistance de contact visée : < 10⁻⁶ Ω·cm². L'alignement des bandes à l'interface métal/IT est critique et détermine la qualité de l'injection de spin.
Couche de passivation en Al₂O₃ (2-5 nm) déposée par ALD (Atomic Layer Deposition) à basse température (< 150°C) pour éviter la dégradation. Cette couche protège contre l'oxydation ambiante tout en préservant les propriétés topologiques de surface. Tests de fiabilité : vieillissement accéléré à 85°C/85% HR pendant 1000h.
Le tableau ci-dessous compare les propriétés fondamentales du bismuth et du silicium pertinentes pour le développement de processeurs. Le diagramme radar illustre les forces et faiblesses relatives de chaque matériau.
Bismuth vs Silicium — Vue d'ensemble comparative — Cliquez pour plus de détails
Tableau comparatif détaillé
| Propriété | Bismuth (Bi) | Silicium (Si) | Avantage |
|---|---|---|---|
| Numéro atomique (Z) | 83 | 14 | — |
| Structure cristalline | Rhomboédrique (R̅ 3m) | Diamant cubique (Fd̅ 3m) | — |
| Bande interdite / chevauche. | −38 meV (semimétal) | 1,12 eV (semi-cond.) | ◆ Si |
| Conductivité thermique κ | ≈ 8 W/m·K | ≈ 148 W/m·K | ⬢ Bi |
| Couplage spin-orbite | ≈ 1,5 eV | ≈ 44 meV | ⬢ Bi |
| Masse effective min. m* | ≈ 0,001 m₀ | ≈ 0,26 m₀ | ⬢ Bi |
| Mobilité électrons | ≈ 5 700 cm²/V·s | ≈ 1 400 cm²/V·s | ⬢ Bi |
| ZT (300 K, composés) | ≈ 1,0 (Bi₂Te₃) | ≈ 0,01 | ⬢ Bi |
| Effet Hall | Géant | Standard | ⬢ Bi |
| États topologiques de surface | Oui (Bi₂Se₃, Bi₂Te₃) | Non | ⬢ Bi |
| Toxicité | Non-toxique | Non-toxique | — |
| Coût matériau | Élevé (~67 $/kg, 5N) | Faible (~5 $/kg, polysilicium) | ◆ Si |
| Maturité fabrication | Recherche (TRL 2-3) | Industrielle (TRL 9) | ◆ Si |
| Taille de gravure min. | ~µm (labo) | < 3 nm (production) | ◆ Si |
| Libre parcours moyen (4 K) | ~1 mm | ~10 µm | ⬢ Bi |
| Abondance croûte terrestre | ~0,009 ppm | ~28% (2ᵉ élément) | ◆ Si |
| Longueur diffusion spin | 10–100 nm | ~1–10 µm | ◆ Si |
| Dilatation thermique | 13,4 µm/m·K | 2,6 µm/m·K | ◆ Si |
| Point de fusion | 271 °C | 1 414 °C | ◆ Si |
Diagramme radar comparatif (scores normalisés 0-100)
L'analyse comparative révèle que le bismuth et le silicium ne sont pas en compétition directe, mais plutôt complémentaires. Le silicium restera le matériau dominant pour le calcul classique haute performance, tandis que le bismuth ouvrira de nouvelles niches en spintronique, en calcul topologique et en gestion thermique intégrée.
